제품 이점 소개

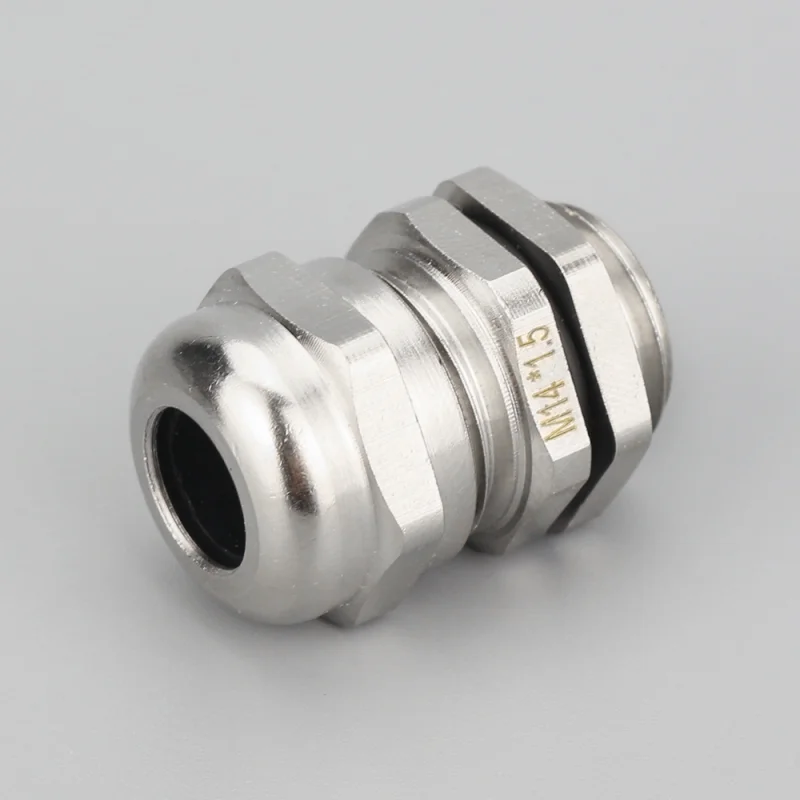

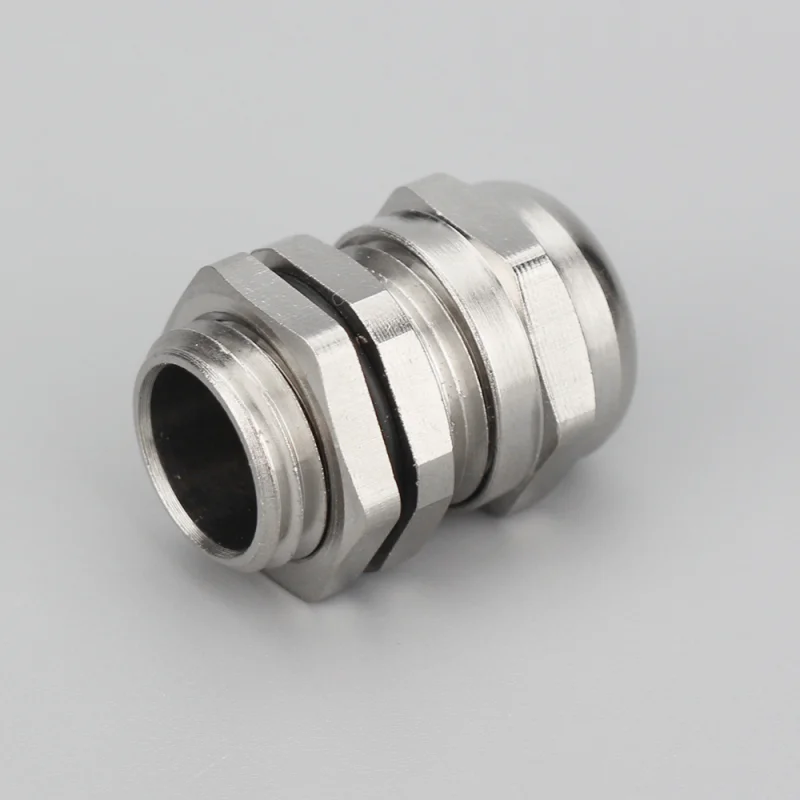

M 시리즈 M14 스테인리스 스틸 방수 커넥터는 내식성 및 내압성 금속을 사용하여 까다로운 환경에서도 내구성과 안정적인 성능을 보장합니다.

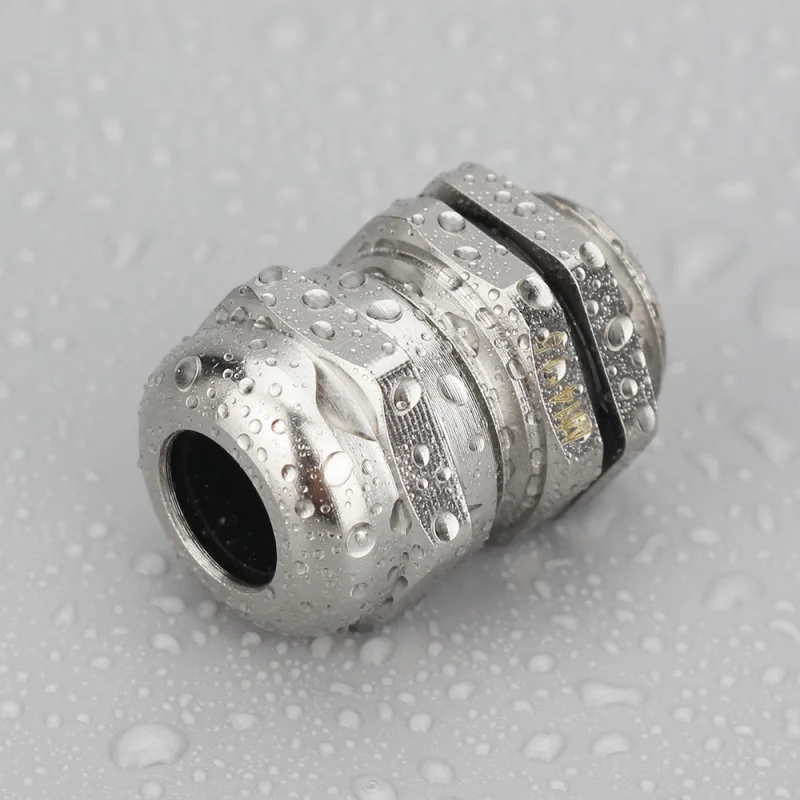

O형 씰링 링 설계로 최대 IP68 보호 등급과 10bar 압력 저항에 이르는 견고한 방수 기능을 보장합니다.
클램핑 링을 포함한 모든 구성품은 강한 인장 강도, 우수한 방진, 내염 및 내산성, 높은 기계적 안정성을 위해 설계되었습니다.
이 제품은 품질, 안전 및 환경 규정 준수에 대한 유럽 CE, ROHS 및 REACH 인증을 통과했습니다.
케이블 잠금 및 맞춤형 나사산 케이블 액세스에 적합하며 다양한 산업 분야에 유연하게 설치할 수 있습니다.
구조 다이어그램
이 스테인리스 스틸 방수 커넥터 M 시리즈 M14는 내식성과 방수 기능이 중요한 산업, 실외 및 해양 환경에 적합합니다. 내구성이 뛰어난 스테인리스 스틸 본체와 안전한 밀봉으로 열악한 환경에서도 안정적인 성능을 제공하며 안전성과 수명을 보장하고 설치가 간편합니다. 자동화, 로봇 공학 및 중장비 애플리케이션에 이상적입니다.
제품 사양 표
| 모델 | Thread AG | 케이블 범위(mm) | 나사산 O.D(mm) | 장착 구멍 지름(mm) | 나사산 길이 GL(mm) | 본딩 길이 (mm) | 스패너 크기 (mm) |
| M14-NP | M14×1.5 | 8-4 | 14 | 14-14.2 | 7 | 19 | 17 |
| M16-NP | M16×1.5 | 8-4 | 16 | 16-16.2 | 8 | 20 | 18 |
| M18-NP | M18×1.5 | 10-5 | 18 | 18-18.2 | 8 | 21 | 20 |
| M20-NP | M20×1.5 | 12-6 | 20 | 20-20.2 | 8 | 22 | 22 |
| M22-NP | M22×1.5 | 14-10 | 22 | 22-22.2 | 8 | 23 | 24 |
| M24-NP | M24×1.5 | 14-10 | 24 | 24-24.2 | 9 | 25 | 24/27 |
| M25-NP | M25×1.5 | 14-10 | 25 | 25-25.2 | 9 | 25 | 24/27 |
| M28-NP | M28×1.5 | 18-13 | 28 | 28-28.2 | 9 | 27 | 30 |
| M30-NP | M30×1.5 | 18-13 | 30 | 30-30.2 | 9 | 29 | 30/32 |
| M32-NP | M32×1.5 | 22-15 | 32 | 32-32.2 | 10 | 29 | 35 |
| M33-NP | M33×1.5 | 22-15 | 33 | 33-33.2 | 10 | 29 | 35 |
| M36-NP | M36×1.5 | 25-18 | 36 | 36-36.2 | 10 | 31 | 40 |
| M37-NP | M37×1.5 | 25-18 | 37 | 37-37.2 | 10 | 31 | 40 |
| M40-NP | M40×1.5 | 25-18 | 40 | 40-40.2 | 11 | 31 | 40/45 |
| M42-NP | M42×1.5 | 30-22 | 42 | 42-42.2 | 11 | 35 | 45 |
| M48-NP | M48×1.5 | 33-25 | 48 | 48-48.2 | 11 | 37 | 50/52 |
| M50-NP | M50×1.5 | 38-32 | 50 | 50-50.2 | 12 | 37 | 57/55 |
| M63-NP | M63×1.5 | 44-37 | 63 | 63-63.2 | 13 | 38 | 64/68 |
