사용 방법: 금속 케이블 방수 커넥터는 케이블의 완전한 세트를 형성하는 제품이며 커넥터 케이블은 잠글 수 있으며 다른 쪽 끝은 상자 본체의 장치에 액세스 할 수 있으며 전기 장치의 내부 스레드에 대한 가져 오기 및 내보내기에 따라 스레드 액세스를 선택할 수도 있습니다.
제품 이점 소개

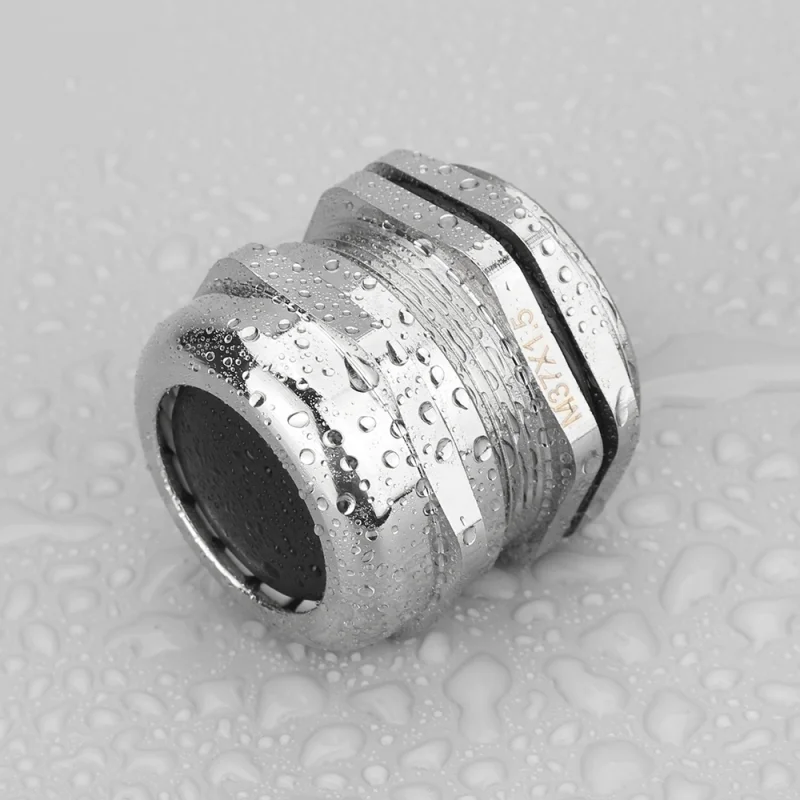

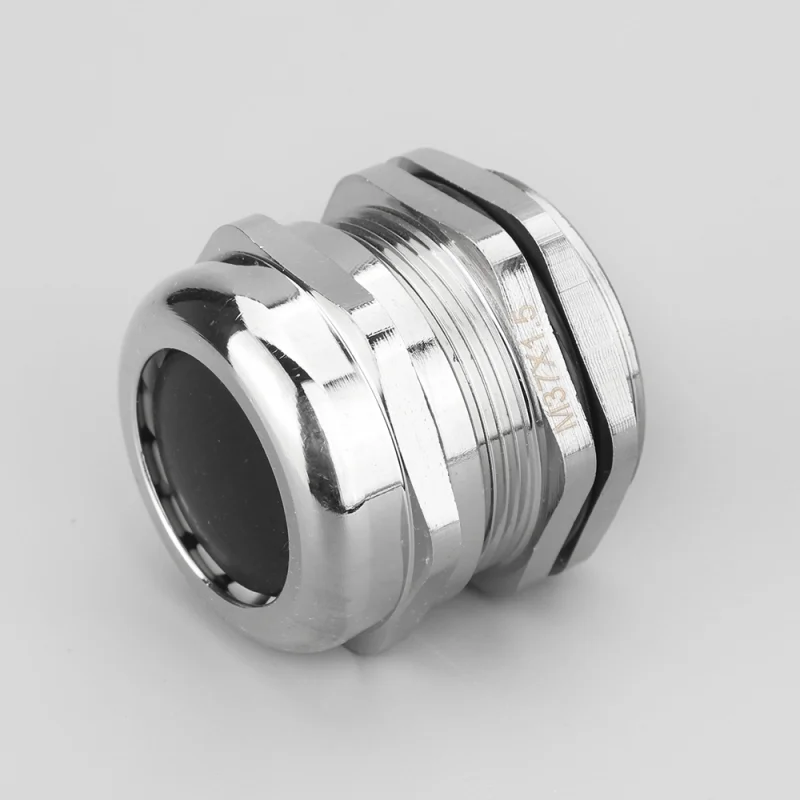

- Stainless steel waterproof connector M series M37A provides IP68-grade waterproof protection for power and signal wiring in harsh environments.
- 니켈 도금 황동과 내구성이 뛰어난 씰링 링이 특징이며 강력한 내식성과 안전한 연결성을 제공합니다.
- 큰 직경과 견고한 구조로 고전류 또는 중장비 애플리케이션을 지원합니다.
- Ideal for marine, outdoor, and power system wiring, the M37A connector ensures lasting safety and reliability.
구조 다이어그램
인장 강도가 높으며 다양한 열악한 환경에 적합합니다. 방수, 방진, 방염, 산-알칼리성 및 다양한 화학 용매 환경에서 케이블의 정상적인 연결과 전송을 보장할 수 있습니다. 적용 범위가 확대됨에 따라 방수 케이블 글랜드는 실내와 실외 모두에서 널리 사용되고 있습니다. 케이블을 설치할 때 끊어진 선은 다시 연결해야 합니다. 기존 커넥터는 방수 기능이 없고 유지보수 비용이 높으며 안전성이 불충분합니다.
IP68 보호 기능과 높은 인장 강도를 갖춘 이 커넥터는 까다로운 조건에서도 지속적인 성능, 간편한 조립, 향상된 안전성을 보장합니다.
Choose M37A for critical wiring where durability and stable cable transmission are essential.
제품 사양 표
| 모델 | Thread AG | 케이블 범위(mm) | 나사산 O.D(mm) | 장착 구멍 지름(mm) | 나사산 길이 GL(mm) | 본딩 길이 (mm) | 스패너 크기 (mm) |
| M14-NP | M14×1.5 | 8-4 | 14 | 14-14.2 | 7 | 19 | 17 |
| M16-NP | M16×1.5 | 8-4 | 16 | 16-16.2 | 8 | 20 | 18 |
| M18-NP | M18×1.5 | 10-5 | 18 | 18-18.2 | 8 | 21 | 20 |
| M20-NP | M20×1.5 | 12-6 | 20 | 20-20.2 | 8 | 22 | 22 |
| M22-NP | M22×1.5 | 14-10 | 22 | 22-22.2 | 8 | 23 | 24 |
| M24-NP | M24×1.5 | 14-10 | 24 | 24-24.2 | 9 | 25 | 24/27 |
| M25-NP | M25×1.5 | 14-10 | 25 | 25-25.2 | 9 | 25 | 24/27 |
| M28-NP | M28×1.5 | 18-13 | 28 | 28-28.2 | 9 | 27 | 30 |
| M30-NP | M30×1.5 | 18-13 | 30 | 30-30.2 | 9 | 29 | 30/32 |
| M32-NP | M32×1.5 | 22-15 | 32 | 32-32.2 | 10 | 29 | 35 |
| M33-NP | M33×1.5 | 22-15 | 33 | 33-33.2 | 10 | 29 | 35 |
| M36-NP | M36×1.5 | 25-18 | 36 | 36-36.2 | 10 | 31 | 40 |
| M37-NP | M37×1.5 | 25-18 | 37 | 37-37.2 | 10 | 31 | 40 |
| M40-NP | M40×1.5 | 25-18 | 40 | 40-40.2 | 11 | 31 | 40/45 |
| M42-NP | M42×1.5 | 30-22 | 42 | 42-42.2 | 11 | 35 | 45 |
| M48-NP | M48×1.5 | 33-25 | 48 | 48-48.2 | 11 | 37 | 50/52 |
| M50-NP | M50×1.5 | 38-32 | 50 | 50-50.2 | 12 | 37 | 57/55 |
| M63-NP | M63×1.5 | 44-37 | 63 | 63-63.2 | 13 | 38 | 64/68 |
